序號 |
實訓套件 |
能力目標 |
1 |
直流穩壓電源 |
掌握穩壓電源的工作原理，并學會電子電路的測試、檢修方法與技巧 |
2 |
單端電流反饋他激式隔離開關電源 |
采用專用集成電路 UC3844 作 PWM 控制器，可直接驅動 MOSFET 功率場效應管工作 |
3 |
全硅六管超外差式調幅收音機 |
熟悉集成電路調幅收音機的電路結構及工作原理 |
4 |
OTL 功率放大電路 |
掌握互補對稱式 OTL 功放電路的工作原理，學會測試低頻功率放大器頻率特性的方法，并熟悉常用儀器儀表的使用方法 |
5 |
多路搶答器 |
了解搶答器的工作原理，并進一步熟悉電子電路的裝配、調試、檢修方法 |
6 |
脈寬調制控制器 |
了解場效應管在脈寬調制控制器的工作原理 |
7 |
可編程定時器 |
掌握可編程定時器的電路結構和工作原理，熟悉 CD4543 、 CD4029 、 CD4011 在電路中的具體應用 |
8 |
聲光雙控節電燈 |
了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、 555 時基電路、雙向晶閘管在電路中的具體應用 |
9 |
門鎖防盜報警器 |
進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
10 |
光控音樂門鈴 |
了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 |
11 |
A/D 、 D/A 轉換 |
掌握 DAC0832 和 ADC0809 芯片的應用。 |
12 |
七彩循環裝飾燈控制器 |
熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 |
13 |
臺燈調光電路 |
了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原 理 |
14 |
編碼電子鎖電路 |
了解 CD4011 、 74LS20 、 74LS74 芯片的應用，掌握編碼電子鎖電路的工作原理 |
15 |
LED 數字鐘 |
熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實訓調試方法 |
（四）實訓工具（ 2 套 / 臺）
配常用的數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、恒溫烙鐵、熱風臺、焊錫絲、吸錫器、驗電筆、工具箱，同時也可為用戶代辦其它實訓器材。
（五）實訓掛箱（ 2 套 / 臺）
1.FC-01 常用元器件單元（一）
提供常用的電阻、電容、電感、數碼管、二極管等元器件。
2.FC-02 常用元器件單元（二）
提供電位器、三極管、穩壓管、繼電器、復位按鈕、晶體管、晶閘管、蜂鳴器、變壓器（ 0V 、 6V 、 10V 、 14V 抽頭各一路及中心抽頭 17V 兩路）等元器件。
3.FC-03 直流電源單元
一路可調直流電源： 0 ～ 30V/ 1A 連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
4.FC-04 測量儀表單元
(1) 直流數字電壓 / 電流表一只：三位半數字顯示，精度 0.5 級；電壓表量程分 200mV 、 2V 、 20V 、 200V 四檔，輸入阻抗為 10MΩ ；電流表量程分 2mA 、 20mA 、 200mA 、 2000mA 四檔，琴鍵開關切換選擇，設有過載保護功能。
(2) 交 / 直流數字電壓表一只：三位半數字顯示，精度 0.5 級，量程分 200mV 、 2V 、 20V 三檔，琴鍵開關切換選擇；交流數字電壓表（真有效值）頻帶范圍 10Hz ～ 1MHz 。
5.FC-05 信號源單元
提供正弦波、三角波、方波三種波形，輸出頻率范圍 2Hz ～ 47kHz ，幅度為 0 ～ 12V 連續可調；頻率計的測頻范圍為 0.1Hz ～ 100kHz 。
四、實訓項目
1. 直流穩壓電源的焊接與調試
2. 單端電流反饋他激式隔離開關電源的焊接與調試
3. 全硅六管超外差式調幅收音機焊接與調試
4.OTL 功率放大電路的焊接與調試
5. 多路搶答器焊接與調試
6. 脈寬調制控制器焊接與調試
7. 可編程定時器焊接與調試
8. 聲光雙控節電燈的焊接與調試
9. 門鎖防盜報警器的焊接與調試
10. 光控音樂門鈴的焊接與調試
11.A/D 、 D/A 轉換的焊接與調試
12. 七彩循環裝飾燈控制器的焊接與調試
13. 臺燈調光電路的焊接與調試
14. 編碼電子鎖電路的焊接與調試
15.LED 數字鐘的焊接與調試

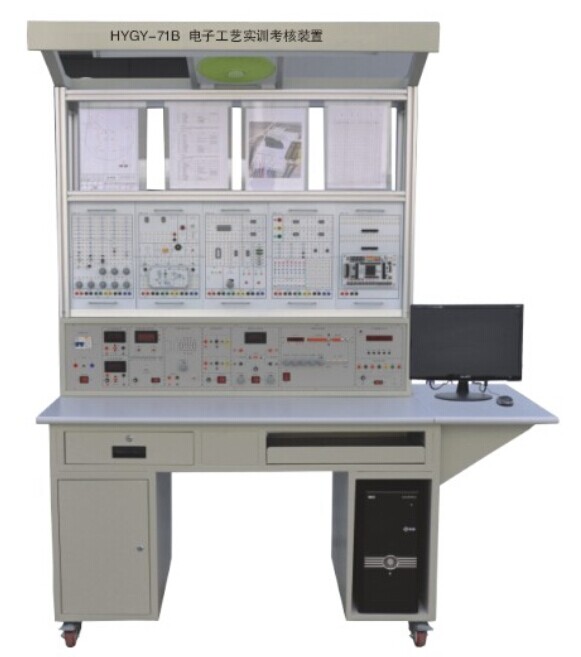

電子工藝實訓產品系列
 |
