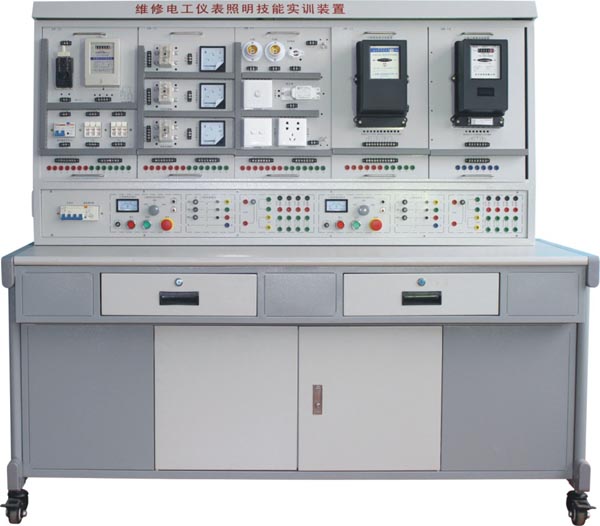

“維修電工儀表照明實訓考核裝置“是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，該裝置集理論、實際操作和考核鑒定為一體的多功能設備。它不僅能作為電工儀表和照明電路的操作實訓裝置。而且也可用于勞動職業技能鑒定部門、大中專院校、職校、技校對初、中、高級維修電工技能考核的要求設備。

一、裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.裝置設有電壓型和電流性漏電保護器，能確保操作者的人身安全；
4.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行，有利于保護元器件；
5.通過走線槽進行走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構插接線，安全快捷。 6.裝置的設計為雙組型，控制屏左右兩邊電源獨立且互不干擾，可供兩個學生同進完成實訓操作。

二、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1605×805×1630mm 3
6.漏電保護動作電流：≤30mA；
7. 漏電保護動作時間：≤0.1s。

三、裝置的基本配置及功能 實訓臺設有兩組電源，通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護。 1.交流電源：實訓臺提供線電壓380V和相電壓220V兩種電源，還設有多個單、三相電源插座；
2.整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。
3.各種規格的電阻 提供75Ω/75W功率電阻三個，用于降壓?jiǎn)��?dòng)電路。 提供10Ω/25W功率電阻一個，用于能耗制動電路。
4. 智能型多功能交流電路測量電表 ：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T，精度1.0級。
5.實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方，桌子左右各設有兩個抽屜。

四、實訓項目
1.插座和一個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
2.兩個雙聯開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
3.三個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
4.日光燈線路的接線
5.聲控開關控制白熾燈電路的接線
6.觸摸延時開關控制白熾燈電路的接線
7.人體感應開關控制白熾燈電路的接線
8.單相電度表直接接線電路
9.單相電度表經電流互感器的接線電路
10.電壓表、電流表接線電路
11.萬能轉換開關的電壓表測量三相電壓接線
12.一只電流互感器用于單相回路的控制電路接線
13.三只電流互感器接成星形接線電路
14.三只電流互感器接成三角形接線電路
15.三相功率因數表的測量電路
16.三相三線有功電度表的接線電路
17.三相三線有功電度表經電流互感器的接線電路
18.三相四線有功電度表的接線電路
19.三相四線無功電度表經電流互感器的接線電路
20.三相四線無功電度表的接線電路
21.三相四線無功電度表經電流互感器的接線電路

五、實訓組件配置

序號	掛箱編號	實訓模塊名稱	數量	備注
1	DW-10	儀表照明實訓考核組件（一）	1件	提供二極漏電保護器1只、3P熔斷器2只、閘刀開關1保、單相電度表1只
2	DW-11	儀表照明實訓考核組件（二）	1件	提供螺口燈座2只、開關盒3只、鎮流器1只、啟輝器1只、日光燈1只
3	DW-12	儀表照明實訓考核組件（三）	1件	提供交流電流表3只、電流互感器3只
4	DW-13	儀表照明實訓考核組件（四）	1件	提供交流電壓表1只、三相功率因數表1只、電壓指示切換開關1只
5	DW-14	儀表照明實訓考核組件（五）	1件	提供三相三線有功電度表1只
6	DW-15	儀表照明實訓考核組件（六）	1件	提供三相四線有功電度表1只
7	DW-16	儀表照明實訓考核組件（七）	1件	提供三相四線無功電度表1只
