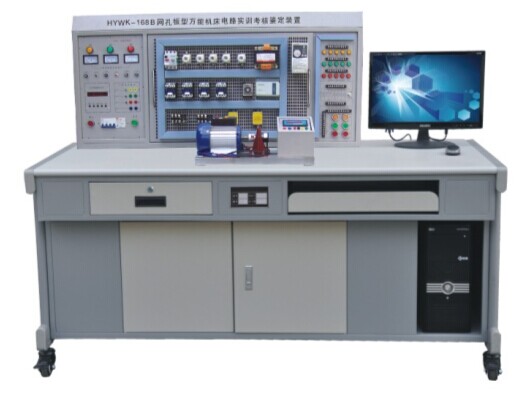

（含 PLC 、單片機、變頻器） 一、概述 本裝置主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎，元器件在網孔板上合理安裝、線路的合理布局，全部由學生自行完成，接近工業現場，有效培養學生實際操作技能。配備仿真機床，機床電氣控制柜，計算機、單片機和網絡接口等具有故障設置、故障檢測功能、集實訓與考核功能于一體的智能化成套設備。所配置的元器件能完成工廠電氣控制 、電機拖動、 控制線路與技能訓練、常用機床控制線路、PLC 綜合實訓 、單片機、 變頻調速等課程的實訓與考核，增加元器件能擴展電工技能實訓 、電工儀表與測量等課程的實訓，其適合大中專院校、職校、技校實驗室的新建、擴建或?qū)嶒炇业母聯Q代，也可作為電工考核的考核設備。 二、特點 1 、電氣控制線路元件裝在網孔板上，實訓內容豐富，操作方便、機動靈活、易擴展功能或開發新的實訓項目。 三、技術性能 1 、輸入電源：三相四線～ 380V±10% 50Hz 四、裝置的配備及功能 （一）實訓屏 實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板 1 、主控功能板 （ 1 ） 三相四線電源輸入，通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作； （ 2 ） 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。 （ 3 ）三相四線電源輸出，具有單片機機全程監控相間、線間過載或短路自動切斷總電源。 （ 4 ）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；此外還能自動記錄由于接線或操作錯誤所造成的告警總次數 , 為學生實訓技能的考核提供一個統一的標準。 （ 1 ）紅、黃、綠信號燈各 5 只 （二）網孔板 1 塊，元器件在其上合理布局，正確走線完成實訓考核項目。 （三）基本器材配備
20 、雙速異步電動機 1 臺 21 、三相鼠籠式異步電動機（ Y ） 1 臺 22 、三相鼠籠式異步電動機（ △ ） 1 臺 23 、三相鼠籠式異步電動機（ Y/△ ） 1 臺 24 、工具一套：萬用表 1 只、螺絲刀 1 把、尖嘴鉗 1 把、剝線鉗 1 把、電工刀 1 把、電筆 1 支、卷尺 1 只、鋼鋸架 1 把、手電鉆 1 把。 25 、變頻器 1 臺：配置三菱 FR-S520 變頻器，帶有 RS485 通訊接口及 BOP 操作面板。 26 、 PLC 可編程控制器主機 1 臺：提供三菱 FX1N-24mR-001 型主機及 SC-09 編程電纜。 27 、穩壓電源及恒流源控制箱 1 臺。 28 、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。 29 、 PLC 仿真實訓軟件一套 （ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態 30 、電機導軌及光碼盤測速系統： 含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌 1 幅。 31、單片機掛箱一套； 32、半實物普通車床1臺。 （四）實訓桌 實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。 五、實訓項目 （一）機床電氣控制
（二） PLC 綜合實訓 1 .PLC 認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程、下載等） 2.PLC 仿真實訓 3. PLC 控制的三相異步電動機正反轉控制 4. PLC 控制的三相異步電動機 Y/△ 啟動控制 5. PLC 控制的三相異步電動機降壓啟動控制 6 . PLC 控制的三相異步電動機能耗制動控制 7 . PLC 控制的三相異步電動機自鎖運行控制 （三）基于 PLC 變頻器的電機拖動與控制實訓
（四） PLC 、變頻器的電機拖動與控制實訓
（五）單片機實訓 A 、 MCS-51 單片機實訓 軟件部分
硬件部分
B 、 8088/8086 系列微機實訓 軟件部分
硬件部分
C 、 MCS-96 單片機實訓 軟件部分
硬件部分
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
