● 本產品特點：
本產品通用電工實驗臺是電工實驗、電工實訓與考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師和教室。實驗項目包括電工學、電工原理等課程的實驗與實訓，利用九孔通用萬能實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重復利用，實驗方便，動腦動手能力強。
電工、電拖技能實訓科目通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控制線路的安裝、調試與維修，常用生產機械電氣控制線路的故障分析與處理等項目系統訓練�？梢赃_(dá)到勞動及社會保障職業技能鑒定中級以上水平。本設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構新建、改建實驗室的要求產品。

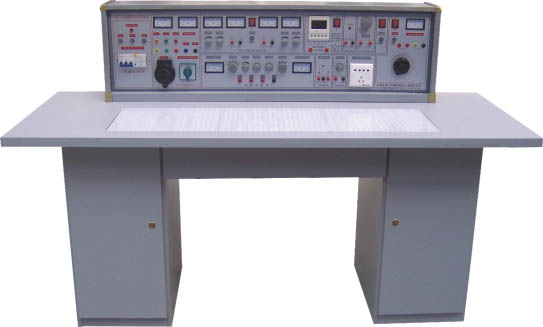

● 實驗臺及操作桌結構：
1、實驗臺外殼尺寸：123×35×20cm
2、三相保險座
3、三相電源輸入指標 　　
4、總開關：實驗臺電源總開關，帶漏電、過載保護
5、試驗按鈕：試驗漏電開關漏電功能
6、電源輸入指示1只
7、電源輸出指示3只(紅、綠、黃三色)
8、交流電壓表：指示輸出線電壓
9、電壓轉換開關：與電壓表配合使用，監示
輸出線電壓的大小與對稱情況
10、接線座5只：A單元三相四線及地線輸出
11、電流表W相電流輸出指示
12、四插座：A單元三相四線電源輸出
13、接線座2只：B單元交流低壓電源輸出
14、電表(2A)：B單元交流電流指示
15、旋鈕：B單元3-24V交流低壓選擇輸出
16、開關：C單元雙路直流穩壓電源開關
17、旋鈕：C單元雙路Ⅰ路穩流調節　　27、接線座4只：E單元交流、直流輸出口
28、旋鈕：E單元0～240V電壓調節
29、插座：G單元220V輸出插座
30、旋鈕：音頻功率放大器音量調節
31、接線座2只：音頻信號輸入
32、按鈕：單次脈使能開關
33、接線座3只：單次脈沖輸出口
34、電表：函數發生器正弦波輸出電壓指示
35、旋鈕：正弦波輸出三級衰減幅度粗調
36、旋鈕：正弦波輸出口
37、接線座：正弦波輸出口
38、旋鈕：矩形波輸出幅度調節
39、接線座：三角波輸出口
40、旋鈕：函數信號發生器頻率細調
41、接線座：矩形波輸出口
42、旋鈕：函數信號發生器五級頻率粗調
43、電表：函數發生器輸出頻率指示
44、實驗桌面尺寸：160×70cm
18、旋鈕：C單元雙路Ⅱ路穩流調節
19、接線座2只：C單元Ⅰ路直流穩壓輸出。
20、保險座：C單元雙路穩壓電源保險　　45、智能型多功能交流電路測量電表：能同時測量工
作電路中電流I、電壓U、功率Kw、電能Kwh、工作
時間T，八位液晶顯示。
21、電表4只：雙路穩壓電源電壓、電流指示　　46、儲存板：放置元件盒
22、接線座：D單元直流5V穩壓輸出　　47、左儲存柜：放置儲存板（帶門鎖）
23、電表：D單元電流0.5V輸出指示　　48、抽屜：放置常用工具
24、開關1：控制各低壓交流電、信號源　　49、右儲存柜：放置儲存板（帶門鎖）
25、開關2：控制E單元交直流調壓電源　　50、通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗。
26、電表：E單元交流電壓輸出指示　　

● 實驗臺主要技術指標：
一、輸入工作電源：三相四線
二、輸出電源及信號
A單元：三相四線
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便。輸出追大電流為2A，具有預設式限流保護功能。電壓穩定度：<10-2　　　　　　 負載穩定度：<10-2　　　　　　 紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
三、單次脈沖源：每次可輸出一對正負脈沖
四、函數信號發生器（正弦波、三角波、矩形波）
1、頻率范圍：5HZ-550KHZ分五個頻段
2、頻率指示：由HZ表直接讀出
3、電壓輸出范圍：
正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調
　　　 矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
五、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
六、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh，工作時間T。八位液晶顯示。
七、漏電保護：漏電動作電流 30mA。
八、絕緣電阻：>5MΩ。

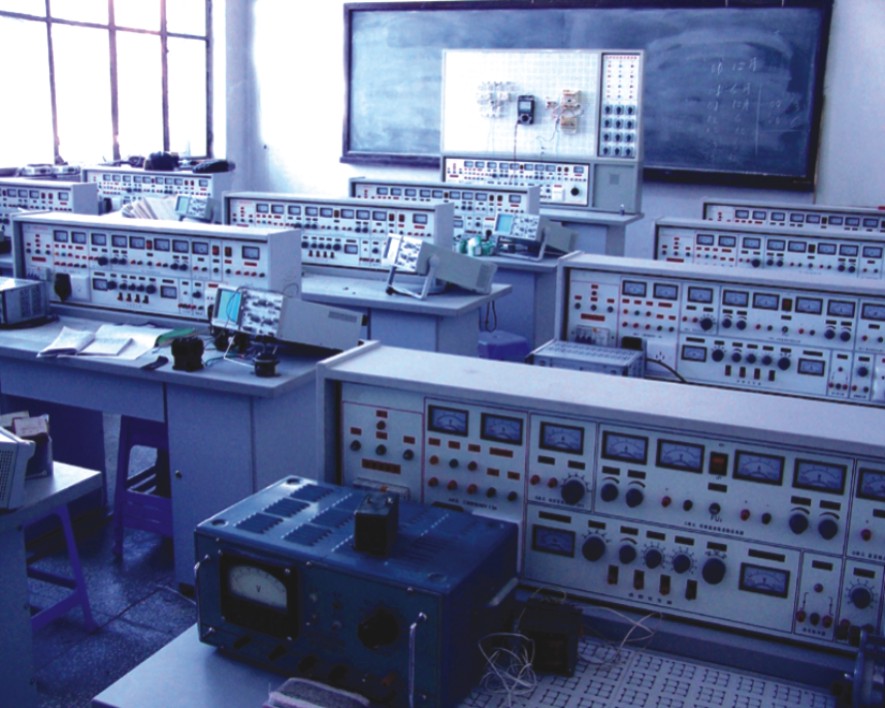

● 結構與配備（以二十四座為例）
（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置通用九孔電路插板(尺寸:45×70cm)。電路原理實驗部分根據電路在其上任意拼插元器件實驗盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有不會褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。實訓繼電控制部分元器件已裝在特制元件盒上，實驗時插在通用底板上就能連線實訓，方便、靈活。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機、焊接等) 桌子下部是元器件儲存柜，放置實驗元件器件及工具。
（二）、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。
（三）、實驗臺，共12臺，每張學生實驗操作桌上配置1臺。
（四）、器材配備：
人體復蘇模型1個，滅火器1只，手電鉆3把，表筆，扳手，剝線鉗，鑷子，鋼絲鉗，尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，指針萬用表13只，數字萬用表1只，電度表13只，兆歐表13只，鉗形表13只，轉速表1只，繞線機2臺，保險盒39只，配電板26塊，熔斷器78只，拉線開關、圓插座、平燈頭各26只，20W日光燈13套，交直流電表169只，換相開關13只，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電動機26臺，100W直流電機1臺，交流接觸器52只，組合開關13只，3H鐵殼按鈕13只，熱繼電器26只，時間繼電器13只，變壓器13只，單刀開關13只，三相閘刀13只，信號燈13只，變壓器繞線桌1張，13套實驗所需的電阻，電位器，電感，電容，變壓器，條形磁鐵，二極管，三極管等元器件，雙門立柜2個，學生凳25張。

電工部分實驗項目：
1、電工測量儀表的使用　　　　　　　　　17、交流電路參數的測量
2、常用元件的識別與檢測　　　　　　　　18、正弦交流電路中RLC元件的特性
3、線性元件與非線性元件的伏安特性　　 19、RL及RC串聯電路實驗
4、電源的外特性　　　　　　　　　　　 2O、RLC串聯諧振電路
5、電位值、電壓值的測定　　　　　　　　21、日光燈電路的連接及功率因數改善
6、電流表和電壓表的擴程　　　　　　　 22、三相負載的星、三角接法
7、基爾霍夫定律的驗證　　　　　　　　 23、三相電路及功率的測量
8、驗征楞次定律　　　　　　　　　　　 24、R-C選頻網絡的研究
9、迭加原理與互易定理的驗證　　　　　 25、二端口網絡研究
10、戴維南定理與諾頓定理的驗征　　　　 26、單相變壓器實驗
11、電壓源與電流源的等效變換　　　　　 27、互感電路實驗
12、受控源特性的研究　　　　　　　　　 28、三相異步電動機的使用與起動
13、一階電路實驗　　　　　　　　　　　 29、三相電動機繼電接觸控制的基本電路
14、二階電路的過渡過程　　　　　　　　 30、三相電動機Y一△起動控制實驗
15、研究LC元件在直流和交流電路中的特性 31、三相電動機的順序控制實驗
16、負載獲得追大功率的條件　　　　　　 32、三相電動機能耗制動控制實驗
利用上述32項實驗的元器件也可完成下面電路實驗
33、追簡單的電路　　　　　　　　　　　 56、電容器的充放電
34、電路中各點電位與參考點的選擇　　 57、電容器在交直流中的作用
35、電阻的串聯　　　　　　　　　　　　 58、條形磁鐵在線圈中的運動
36、電阻的并聯　　　　　　　　　　　　 59、電容的混聯
37、電阻的混聯　　　　　　　　　　　　 60、純電阻、電感、電容電路
38、電阻分壓器電路　　　　　　　　　　 61、磁耦合線圈的順串
39、全電路歐姆定律　　　　　　　　　　 62、磁耦合線圈的反串
40、電橋的應用與平衡條件　　　　　　 63、歐姆表的工作原理
41、節點電壓法　　　　　　　　　　　 64、雙聯開關二地控制
42、回路電壓法　　　　　　　　　　　 65、用示波器觀察磁滯回線
43、支路電流法　　　　　　　　　　　　 66、磁路歐姆定律
44、RCL并聯電路　　　　 　　　　　　　 67、兩線圈的互感及同名端
45、串聯電路　　　　　　　　　　　　　 68、互感耦合
46、變壓器結構及工作原理　　　　　　　 69、提高功率因數的方法
47、基爾霍夫弟一定律　　　　　　　　　 70、單相電路功率的測量
48、基爾霍夫第二定律　　　　　　　　　 71、收錄機電源電路
49、日光燈電路原理　　　　　　　　　　 72、濾波電路
50、擴大電壓表量程　　　　　　　　　 73、電阻與溫度的關系:用伏安法測出燈絲
51、擴大電流表量程　　　　　　　　　　　　在不同電壓下的阻值。
52、RC電路的過度過程　　　　　　　　　 74、三相異步電機閘刀控制正轉實驗
53、RL過渡過程　　　　　　　　　　　　 75、具有過載保護的控制線路
54、電容的串聯電路　　　　　　　　　 76、按鈕控制的正反轉控制線路
55、電容的并聯電路　　　　　　　　　　 77、接觸器控制星一三角降壓起動控制線路
電工部分實訓項目：
1、低壓驗電表的使用�！　　　　　　　　　　　�22、小型變壓器故障檢查與排除。
2、滅火器的操作方法�！　　　　　　　　　　　�23、三相鼠籠式電動機的拆裝與測試。
3、口對口人工呼吸法和胸外心臟壓擠法觀察�！　�24、三相鼠籠式電動機運行巡視。
4、常用工具的使用與識別�！　　　　　　　　　�25、三相鼠籠式異步電動機的定期檢修。
5、常用導線的連接和絕緣的恢復�！　　　　　　�26、三相鼠籠式異步電動機故障分析。
6、電烙鐵的拆裝與焊接技能訓練�！　　　　　　�27、定子繞組局部故障的排除。
7、電工識圖訓練。　　　　　　　　　　　　　　28、單相電容式電動機繞組的拆換。
8、配電板安裝�！　　　　　　　　　　　　　　�29、單相電容式電動機故障與排除。
9、室內配線。　　　　　　　　　　　　　　　　30、手動正轉控制線路的安裝與檢修訓練。
10、室內照明線路安裝�！　　　　　　　　　　� 31、接觸器點動正轉控制
11、電流表、電壓表的安裝�！　　　　　　　　� 32、具有自鎖的正轉控制。
12、萬用表轉換開關的使用和讀數�！　　　　　� 33、具有過載保護的正轉控制。
13、交流電壓的測量�！　　　　　　　　　　　� 34、接觸器聯鎖的正反轉控制。
14、直流電壓、直流電流的測量�！　　　　　　� 35、按鈕聯鎖的正反轉控制線路。
15、電阻的測量�！　　　　　　　　　　　　　� 36、按鈕、接觸器復合聯鎖的控制線路。
16、兆歐表、鉗形電流表接地電阻測定儀的使用。 37、接觸器控制Y－△降壓控制。
17、常用開關類電器拆裝�！　　　　　　　　　� 38、X62－W型銑床主軸與進給電機的聯鎖控制。
18、交流接觸器的拆卸與組裝�！　　　　　　　� 39、時間繼電器控制Y－△降壓起動控制。
19、熱繼電器與時間繼電器的拆卸和組裝�！　　� 40、C620－1型車床控制線路的模擬安裝。
20、常用啟動器的結構觀察及檢測�！　　　　　� 41、直流電動機的拆裝訓練（教師演示）。
21、小型變壓器的制作�！　　　　　　　　　　� 42、直流電動機的檢修訓練（老師演示）。

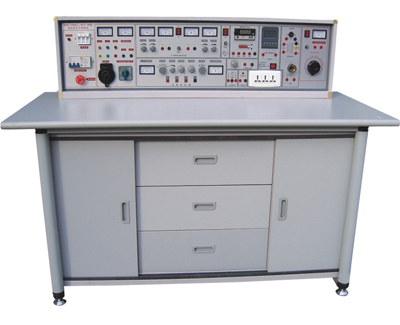

HY-18型通用電工實驗臺
