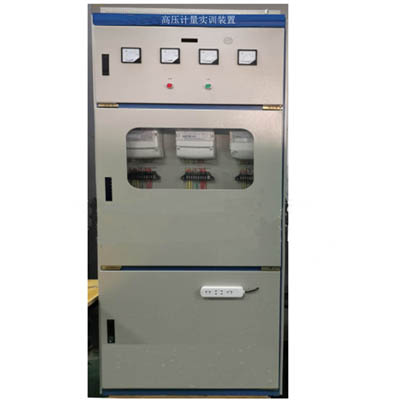

HYGYJL-1高壓計量實訓裝置
一、產品概述
高壓計量實訓裝置是用來培訓高壓計量裝表接電和高壓計量原理學習，具有智能查線分析功能的綜合型實訓裝置。高壓計量實訓裝置可以仿真10kV及以上電壓等級計量方式，用來培訓和考核從事高壓計量裝表接電崗位工作的相關專業(yè)人員。
二、裝置組成
高壓計量實訓裝置柜體、智能數字虛負荷電源、計算機、計算機桌椅、智能系統控制軟件、智能考核試題庫、高壓電流互感器、高壓電壓互感器、智能指示儀表、綜合用電安全防護裝置等。
三、裝置主要實現功能
1、 可以培訓高壓三相三線和三相四線（三相四線需要在采購技術規(guī)范中特殊說明），學習高壓計量原理和接線；
2、 可以培訓一次接線、二次接線，以及接線工藝培訓、考核和鑒定；
3、 二次接線可以培訓接線原理和接線工藝；
4、 培訓高壓三相三線電能表的接線，觀察運行現象，分析正確與錯誤，并排查故障；
5、 培訓學員三相三線電能表的結構組成、工作原理、性能特點、安裝、運行及維護；
6、 培訓學員計算追補電量、更正系數的能力；
7、 系統采用計算機控制，智能分析接線結果；
8、 裝置電源側有漏電保護功能，當出現漏電和操作人員觸電時及時切斷電源，保護操作人員的安全；
9、通過計算機讀取輪換下來的電子式多功能（智能）電能表（因用戶竊電或有竊電嫌疑的故障表）表內記錄的用電信息數據，對電能表表內記錄的數據、事件進行分析研究，尋找“用戶現場竊電”的蛛絲馬跡；
10、教員可以直接在教練機上看到學員接線是否正確；大大減輕老師的現場查線的勞動強度；提高工作效率；提高單位時間內培訓的人次；
11、可進行高壓計量裝置的典型故障分析與處理的練習、培訓和比賽；
12、可進行高壓計量裝置的反竊電技術練習、培訓和比賽；
13、可進行高壓計量裝置導線、電流互感器和電能表選擇的技術練習、培訓和比賽。
四、裝置主要技術指標
1、 工作環(huán)境：溫度：0℃～35℃ 量程額定值：100V、57.7V 相對濕度 lt; 90％
2、 輸出電壓：三相三線額定：3×100V 三相四線額定：3×57.7V
3、 輸出電流：量程額定值：3×5A
4、輸出頻率： 頻率：45~65Hz 精度0.1Hz
5、輸出功率：電壓：每相為35VA 電流：每相為30VA
6、相位角輸出：輸出范圍：0°～ 360° 調節(jié)細度：5°
7、功耗: ≤1kW
8、外觀尺寸：800*600*2200（單位：mm）
|
